Pour raccorder plusieurs spots LED sur un même interrupteur, le branchement en parallèle est la solution la plus courante. Le principe est simple : chaque spot reçoit son alimentation comme les autres, au lieu de dépendre du précédent. Résultat : si un spot tombe en panne, les autres peuvent continuer à fonctionner. La vraie difficulté n’est donc pas de comprendre l’idée, mais de l’appliquer correctement selon le type de spot, la tension utilisée et les règles de sécurité.
Le principe du branchement en parallèle, sans jargon inutile
Un branchement de spot en parallèle consiste à raccorder les bornes de même polarité entre elles. En basse tension, on relie donc le positif au positif et le négatif au négatif. Si l’installation part d’un transformateur LED, le fil positif du transformateur va vers le côté positif du premier spot, puis repart vers le positif du deuxième, et ainsi de suite jusqu’au dernier. Le câble négatif suit exactement la même logique côté négatif.
Sur une installation en 230V, notamment avec des spots GU10, on raisonne plutôt en conducteurs d’alimentation de même fonction. Chaque spot est raccordé au circuit, sans que le courant doive traverser une ampoule pour rejoindre la suivante. Cette organisation crée plusieurs chemins de circulation du courant, ce qui explique pourquoi un spot défectueux ne condamne pas automatiquement toute la ligne.
Un schéma mental facile à retenir
Imaginez une ligne principale qui distribue l’électricité à plusieurs départs. Chaque départ alimente un spot. Le premier spot n’est pas le passage obligé du deuxième, il est simplement raccordé au même circuit. C’est ce qui différencie le parallèle d’un montage en chaîne mal compris, où l’on finit parfois par mélanger les entrées et les sorties sans logique claire.

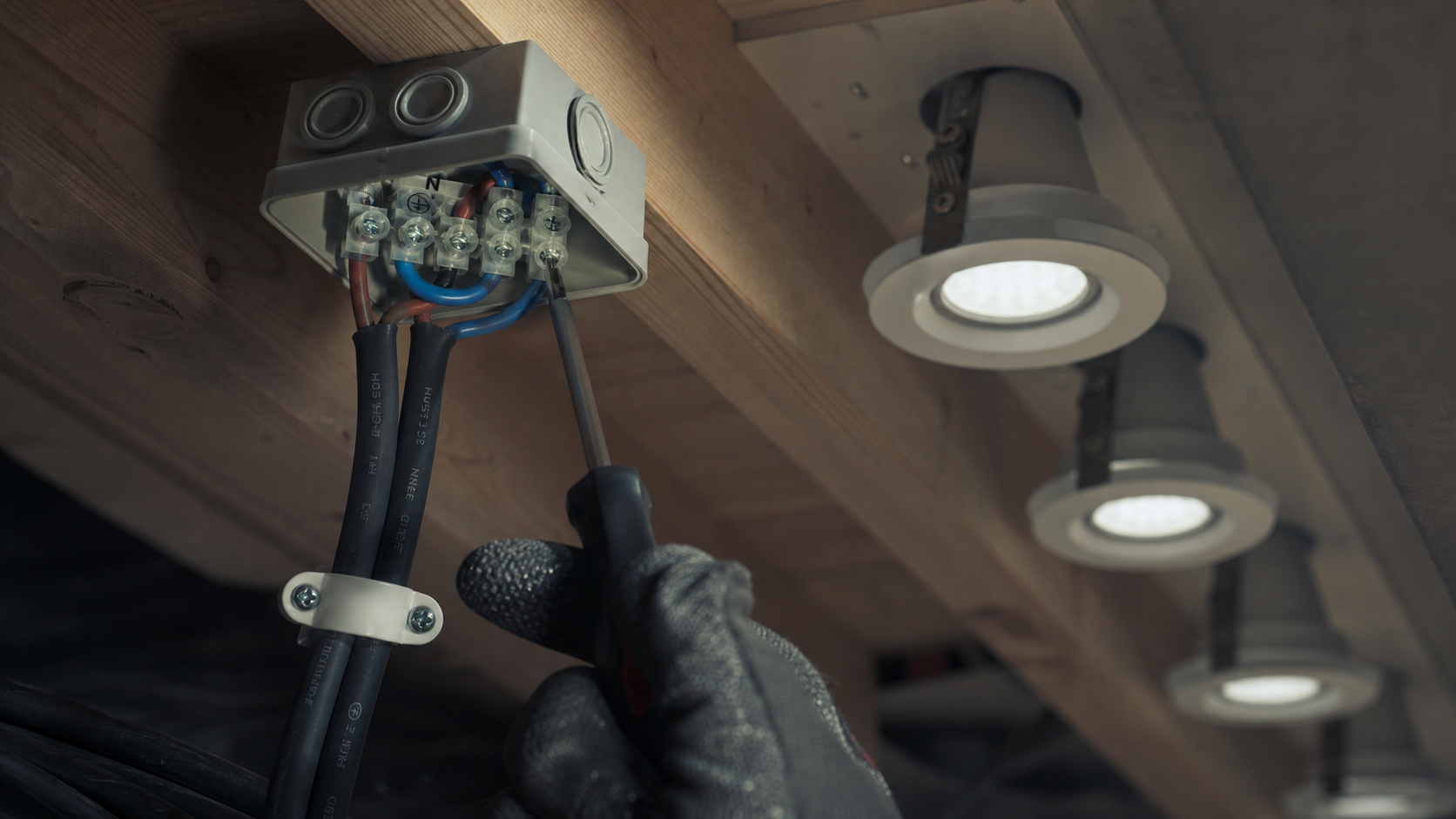

Dans une boîte de dérivation, cette logique se traduit par des regroupements propres : les conducteurs associés au même rôle sont raccordés ensemble avec des connecteurs adaptés, puis chaque spot reçoit son câble d’alimentation. C’est plus lisible, plus facile à contrôler et plus simple à dépanner.
Parallèle ou série : le choix qui change tout
Deux types de circuit reviennent souvent lorsqu’on parle de spots : le circuit parallèle et le circuit en série. Le montage en série fait passer le courant d’un point lumineux à l’autre dans une continuité plus dépendante. Le montage parallèle, lui, distribue l’alimentation à chaque spot. Pour des spots LED domestiques, et en particulier des spots encastrés GU10, le parallèle est généralement la méthode à retenir.
| Critère | Branchement en parallèle | Branchement en série |
|---|---|---|
| Principe | Chaque spot est raccordé au même circuit d’alimentation | Les spots dépendent davantage les uns des autres |
| Panne d’un spot | Les autres spots peuvent continuer à fonctionner | Le fonctionnement de l’ensemble peut être perturbé |
| Usage courant | Spots LED, spots de plafond, GU10, circuits 12V, 24V ou 230V selon le matériel | Cas particuliers liés à certaines alimentations LED |
| Risque fréquent | Erreur de polarité ou raccordement mal serré | Confusion avec les alimentations à courant constant |
Pourquoi les GU10 se branchent en parallèle
Les spots GU10 sont conçus pour être raccordés comme des points lumineux indépendants sur le circuit. Les brancher en parallèle évite les comportements anormaux comme le vacillement ou la panne liée à un montage inadapté. Dans un plafond avec plusieurs spots GU10, chacun doit recevoir son alimentation via sa douille, sans dépendre électriquement du spot voisin.
Attention aux alimentations à courant constant
La confusion vient souvent des mentions techniques inscrites sur certains boîtiers : current constant, no-load, tension secondaire, courant continu ou courant alternatif. Un exemple typique peut indiquer PRI 220-240V, 50Hz, 8,1W, 80mA, puis une sortie à 72V, 7,2W, 100mA, avec une tension no-load de 330V. Dans ce cas, il ne faut pas improviser un branchement parallèle par habitude : certaines alimentations à courant constant imposent un câblage spécifique prévu par le fabricant. En cas de doute, la notice ou un électricien prime toujours sur un schéma générique.
Matériel à prévoir avant de percer le plafond
Un branchement propre commence avant le premier trou. Pour une installation classique de spots encastrables, prévoyez les spots LED, leurs supports, les douilles adaptées, une boîte de dérivation, un lot de dominos ou connecteurs adaptés, du câble conducteur haute température si nécessaire, un tournevis, une pince coupante et une pince à dénuder. Pour le plafond, une scie à cloche au bon diamètre permet de percer net, tandis qu’un compas muni d’un crayon aide à tracer les emplacements.
Si les spots fonctionnent en 12V ou 24V, un transformateur LED adapté est nécessaire. La distance maximale de 3 mètres entre le spot ou luminaire et son transformateur est mentionnée dans plusieurs recommandations d’installation, il faut donc garder cette limite en tête au moment de positionner l’alimentation dans le faux plafond. En 230V, notamment pour des GU10, le transformateur n’est pas le point central. Il faut surtout une douille compatible, un raccordement soigné et une protection du circuit adaptée.
Le bon réflexe : penser l’installation comme une coupe nette
Un bon câblage ressemble à un travail de ciseau bien maîtrisé : on ne force pas, on ne mâche pas la matière, on sépare clairement ce qui doit l’être. Avant de raccorder, coupez les longueurs de câble avec un peu de marge, dénudez sans entailler le cuivre, puis organisez les conducteurs pour qu’ils ne se croisent pas inutilement dans la boîte. Cette préparation évite les torsions, les brins écrasés et les raccords tirés en biais, trois petits défauts qui peuvent créer plus tard un faux contact, un échauffement ou une panne intermittente difficile à diagnostiquer.
Étapes de raccordement de plusieurs spots en parallèle
Avant toute intervention, coupez le courant au tableau électrique et vérifiez que le circuit n’est plus alimenté. Si vous n’êtes pas sûr de votre installation, faites appel à un professionnel. L’électricité ne pardonne pas les approximations, surtout dans un faux plafond où les connexions restent peu visibles après la pose.
- Repérez les emplacements : tracez les positions des spots au plafond avec un compas et vérifiez l’espace disponible au-dessus.
- Percez proprement : utilisez une scie à cloche au diamètre adapté au support encastrable.
- Positionnez la boîte de dérivation : placez-la près du câble d’alimentation du circuit, dans une zone accessible autant que possible.
- Amenez les câbles : chaque spot doit disposer de son câble d’alimentation jusqu’à la boîte ou jusqu’au point de repiquage prévu.
- Raccordez en parallèle : en basse tension, regroupez les positifs ensemble et les négatifs ensemble. En 230V, regroupez les conducteurs de même fonction selon le circuit existant.
- Connectez les spots : installez la douille ou le connecteur, puis fixez l’ampoule sur son support. Certains modèles nécessitent d’enlever la pince circulaire en métal et la bague d’attache avant la mise en place.
- Testez avant finition : remettez sous tension seulement lorsque les raccords sont sécurisés, puis vérifiez l’allumage de chaque spot avant de refermer définitivement.
Pour un montage avec transformateur, partez de la sortie du transformateur vers le premier spot, puis prolongez vers les suivants en conservant la même polarité jusqu’au dernier. Ne mélangez jamais les indications du primaire et du secondaire : le primaire correspond à l’arrivée secteur, le secondaire à la sortie destinée aux LED.
Sécurité, norme et erreurs à éviter
Un circuit de spots doit respecter la norme NFC 15-100. Les recommandations courantes citent un disjoncteur de 10 A et un câble de 1,5 mm² pour ce type de circuit. Ces valeurs ne remplacent pas l’analyse de votre tableau électrique, mais elles donnent un repère utile pour éviter les montages sous-dimensionnés ou bricolés avec du matériel inadapté.
Choisir le bon indice IP selon la pièce
Dans une pièce intérieure sèche, un indice IP20 est généralement cité comme suffisant. En salle de bain, un IP23 minimum est mentionné, avec une attention particulière à l’humidité et à l’emplacement du luminaire. Plus l’environnement est exposé aux projections ou à la vapeur, plus le choix du spot doit être prudent. Ne posez pas un spot prévu pour une pièce sèche dans une zone humide sous prétexte qu’il rentre dans le plafond.
Vérifier le support et l’échauffement
Le plafond et le faux plafond comptent autant que le câblage. Des seuils d’épaisseur de 18 mm sont mentionnés pour certains supports comme le contre-plaqué, les lattes, les particules, les fibres et le bois massif résineux, et de 14 mm pour le bois massif sans résine. Ces indications rappellent une chose essentielle : un spot encastrable doit être compatible avec son environnement, son support et son dégagement thermique.
Les erreurs qui provoquent panne ou vacillement
- Brancher des spots GU10 comme s’ils devaient dépendre les uns des autres au lieu de les raccorder en parallèle.
- Inverser la polarité sur une installation basse tension 12V ou 24V.
- Utiliser un transformateur LED non adapté à la puissance ou au type de spots.
- Dépasser la distance recommandée de 3 mètres entre le transformateur et le luminaire lorsque cette limite s’applique.
- Oublier l’indice IP dans une salle de bain ou une pièce humide.
- Refermer le plafond sans avoir testé chaque spot individuellement.
Le bon branchement n’est pas seulement celui qui allume les spots au premier essai. C’est celui qui reste lisible, sécurisé et maintenable. Si un raccord vous semble incertain, si une alimentation mentionne un courant constant difficile à interpréter ou si le tableau électrique n’est pas clair, l’intervention d’un électricien est la décision la plus sûre.
