Guide technique complet pour concevoir le schéma d’évacuation d’un sanibroyeur : diamètres, pentes, raccordements et normes de sécurité pour une installation durable.
L’installation d’un WC classique nécessite une canalisation de gros diamètre, généralement 100 mm, avec une pente gravitaire naturelle. Lorsque cette configuration est impossible, par exemple dans une cave, sous des combles ou dans un espace éloigné de la colonne de descente, le sanibroyeur est la solution adaptée. Ce système repose sur une évacuation forcée : les matières sont broyées puis propulsées sous pression. Pour garantir la pérennité de cette installation et éviter les remontées d’odeurs ou les obstructions, la conception du schéma d’évacuation doit respecter des règles hydrauliques précises.
Les fondamentaux du schéma d’évacuation d’un sanibroyeur
Le succès d’une installation de broyeur WC dépend de la maîtrise du refoulement. Contrairement aux eaux vannes classiques qui s’écoulent par gravité, les eaux traitées par un sanibroyeur sont mises en mouvement par une turbine. Ce procédé permet d’utiliser des tuyaux de section plus faible, mais impose une rigueur technique dans le tracé du réseau et la gestion de la pente hydraulique.
Le choix du diamètre du tuyau de refoulement
L’avantage principal du sanibroyeur est la finesse de sa tuyauterie. Selon les modèles et la puissance du moteur, le diamètre du tuyau de refoulement varie entre 22 et 40 mm. Dans la majorité des configurations domestiques, un diamètre de 32 mm ou 36 mm est conseillé. Un tuyau trop étroit augmente la pression sur le moteur et réduit sa durée de vie. À l’inverse, un diamètre trop large, comme du 50 mm, entraîne une vitesse de flux insuffisante pour évacuer les sédiments, ce qui provoque des dépôts calcaires et organiques prématurés.
Pente et longueur : les limites physiques du système

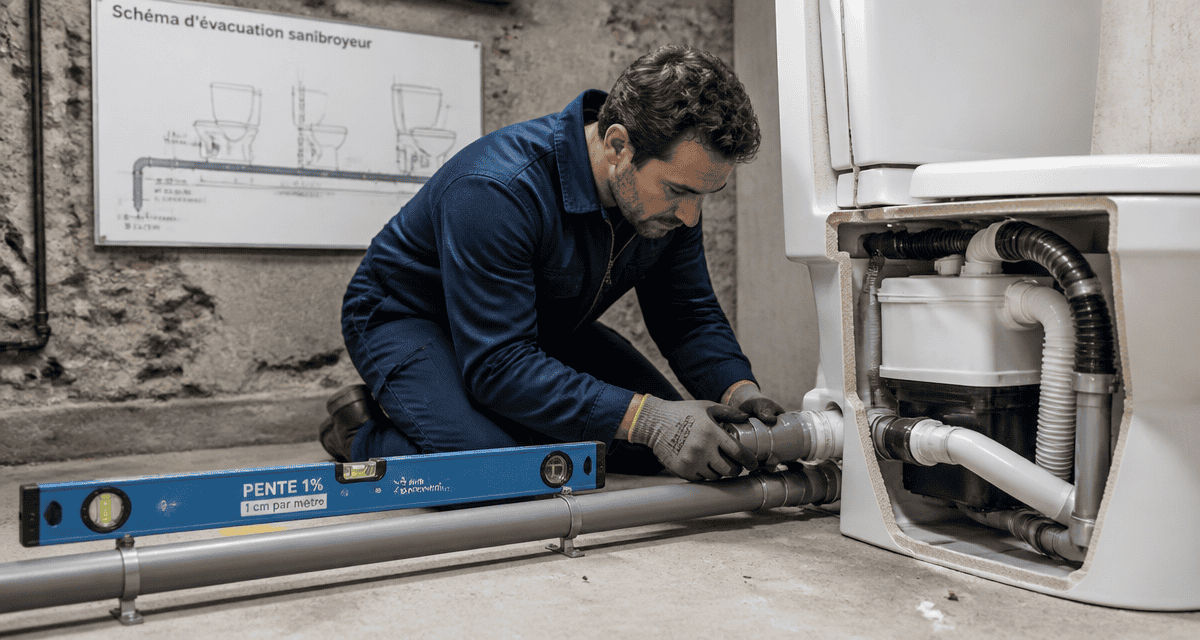

Même si le moteur propulse les eaux usées, la physique reprend ses droits dès que la pression chute. Sur les sections horizontales, il est impératif de respecter une pente minimale de 1%, soit 1 cm de dénivelé par mètre linéaire, vers le collecteur principal. En termes de performances, la plupart des appareils permettent un refoulement vertical jusqu’à 6 mètres de hauteur et un refoulement horizontal pouvant atteindre 60 mètres. Ces deux valeurs sont interdépendantes : plus vous montez haut verticalement, moins vous disposez de longueur de poussée horizontale.
Conception du réseau : optimiser le parcours pour éviter les pannes
Le tracé des canalisations est le point névralgique de votre schéma d’évacuation. Un parcours tortueux nuit à la pompe de relevage intégrée. Chaque obstacle crée une perte de charge qui fatigue le mécanisme et favorise les bouchons.
La règle d’or des coudes et des raccordements
Pour maintenir une dynamique de flux fluide, évitez les coudes à 90° sur le circuit de refoulement. Utilisez systématiquement deux coudes à 45° pour créer un virage plus doux. Cette configuration limite les turbulences et réduit le risque d’accumulation de fibres ou de résidus aux jonctions. De plus, tous les raccordements doivent être effectués avec des colliers de serrage de qualité et, si possible, des manchons souples pour absorber les vibrations émises par le broyeur lors de son fonctionnement.
Dans la conception du schéma, la phase initiale de montée est critique. Le moteur doit fournir un effort maximal pour vaincre l’inertie de l’eau stagnante dans le tuyau et la propulser vers le sommet du circuit. Si cette ascension n’est pas parfaitement verticale et directe dès la sortie de l’appareil, l’eau risque de refluer contre les clapets. Une conception intelligente prévoit d’atteindre le point le plus haut le plus rapidement possible avant d’entamer la course horizontale, ce qui optimise l’énergie cinétique du fluide pour le reste du trajet.
L’importance des clapets et de l’aération
Un schéma d’évacuation complet inclut un clapet anti-retour, souvent fourni avec l’appareil. Ce dispositif empêche les eaux refoulées de redescendre dans la cuve une fois le moteur arrêté. Par ailleurs, l’installation d’un clapet aérateur au point le plus haut du circuit est une astuce efficace. Il permet de casser l’effet de siphonage et facilite l’écoulement en évitant les bruits de glouglou et le désamorçage des siphons des autres appareils sanitaires raccordés sur la même ligne.
Normes et raccordements : sécuriser l’installation hydraulique et électrique
L’installation d’un sanibroyeur touche à l’hygiène et à la sécurité électrique de l’habitat. Le respect des normes en vigueur est la seule garantie pour éviter les sinistres et rester couvert par les assurances.
Conformité à la norme NF C 15-100
Le sanibroyeur est un appareil électrique fonctionnant en milieu humide. Il doit être raccordé sur une prise de terre dédiée, protégée par un disjoncteur différentiel de 30 mA. La prise doit être située à au moins 60 cm de la douche ou de la baignoire pour respecter les zones de sécurité. Il est interdit de brancher l’appareil via une rallonge ou une multiprise, sous peine de risquer un court-circuit ou une surchauffe moteur.
Le raccordement au réseau d’eaux vannes
Un sanibroyeur doit être raccordé à la colonne des eaux vannes, et non à celle des eaux usées ménagères, sauf dérogation technique spécifique. Le raccordement final sur la chute principale se fait via un piquage incliné pour favoriser le sens de l’écoulement. Vérifiez le règlement de copropriété ou les arrêtés municipaux : dans certains immeubles anciens, l’installation d’un broyeur nécessite une autorisation préalable, car elle peut impacter le débit des colonnes communes.
Guide technique des dimensions et contraintes
Pour visualiser les limites de votre projet, voici un récapitulatif des données techniques standards pour un schéma d’évacuation optimal.
| Paramètre technique | Valeur préconisée | Impact sur l’installation |
|---|---|---|
| Diamètre du tuyau PVC | 32 mm (extérieur) | Équilibre pression / débit optimal |
| Pente horizontale minimale | 1% (1 cm / mètre) | Évite la stagnation des résidus |
| Hauteur de refoulement max. | 1 à 6 mètres | Dépend de la puissance du moteur |
| Angle des coudes | 45° privilégié | Réduit les pertes de charge et le bruit |
| Distance max. au collecteur | 30 à 60 mètres | Nécessite une pente constante |
Avant la mise en service, vérifiez que le tuyau de refoulement est fixé avec des supports coulissants pour permettre la dilatation. Assurez-vous que le clapet anti-retour est installé dans le bon sens, avec la flèche dirigée vers l’évacuation. Posez l’appareil sur un tapis isolant pour limiter les transmissions sonores au sol et prévoyez un accès facile pour la maintenance ou le débouchage éventuel.
Entretien et pérennité de votre évacuation forcée
Une fois le schéma d’évacuation réalisé et l’installation en service, la durabilité du système dépend de l’usage quotidien. Le sanibroyeur est un appareil mécanique de précision qui supporte mal les agressions chimiques ou les objets inappropriés.
Prévenir le tartre et les obstructions
Le tartre est l’ennemi des membranes et des lames du broyeur. Dans les régions où l’eau est dure, utilisez un détartrant spécial sanibroyeur deux à trois fois par an. Contrairement au vinaigre blanc pur qui peut attaquer certains joints en caoutchouc, les produits spécifiques sont formulés pour nettoyer sans endommager les composants internes. Rappelez-vous qu’un sanibroyeur ne doit recevoir que du papier hygiénique : les lingettes, même biodégradables, les protections hygiéniques ou les cotons-tiges sont les causes de 90% des pannes moteur.
Surveiller les bruits et les cycles
Apprenez à écouter votre installation. Un cycle qui s’allonge ou un bruit de moteur sourd indique souvent un début d’encrassement du tuyau de refoulement ou une fatigue du condensateur. Si vous constatez que le broyeur se déclenche sans utilisation des WC, vérifiez l’étanchéité du réservoir de la chasse d’eau ou le clapet anti-retour. Une fuite d’eau continue sature le broyeur et provoque une usure prématurée par des démarrages répétés.
En respectant ces règles de conception et d’entretien, votre installation sous pression sera aussi fiable qu’une évacuation traditionnelle. La clé réside dans la simplicité du tracé et le respect strict des diamètres, permettant au moteur de fonctionner dans sa zone de confort hydraulique pendant de nombreuses années.
