Vous devez raccorder une sonnette Legrand en 230 V et vous cherchez un schéma de branchement clair, sans jargon et surtout sécurisé ? Ce guide vous donne dès le début la logique de câblage à respecter, puis détaille étape par étape les branchements, le matériel et les erreurs à éviter. Vous pourrez ainsi comprendre le rôle de chaque borne, choisir le bon transformateur et réaliser une installation conforme, même si vous n’êtes pas électricien.
Comprendre le branchement d’une sonnette legrand 230v sans se tromper
Avant de toucher au moindre fil, il est essentiel de comprendre comment circule le courant entre votre tableau électrique, le transformateur, le bouton poussoir et le carillon. La structure générale d’une sonnette Legrand repose sur un principe simple : le 230 V alimente uniquement le transformateur, qui produit ensuite une basse tension pour actionner le carillon. Cette séparation garantit votre sécurité et protège les composants électroniques.
Comment fonctionne le circuit d’une sonnette legrand avec transformateur intégré
Le transformateur intégré dans votre sonnette Legrand abaisse la tension du réseau domestique vers 8, 12 ou 24 V selon les modèles. Cette tension réduite circule ensuite vers le bouton poussoir et le carillon. Lorsque vous appuyez sur le bouton, vous fermez simplement le circuit basse tension, ce qui déclenche la sonnerie. Le 230 V reste confiné dans la partie transformateur, jamais dans le bouton que vous touchez quotidiennement.
Ce système modulaire présente plusieurs avantages concrets : vous pouvez installer le bouton à l’extérieur sans risque d’électrocution, remplacer facilement un bouton défectueux et prolonger la durée de vie du carillon. Les contacts du bouton poussoir s’usent beaucoup moins vite en basse tension qu’en 230 V.
Repérer phase, neutre et sorties sur le schéma de branchement legrand
Sur le transformateur ou le module de sonnette Legrand, vous trouverez des bornes clairement marquées. Côté entrée 230 V, cherchez les repères L pour la phase et N pour le neutre. Ces deux bornes accueillent le câblage venant de votre tableau électrique. Côté sortie basse tension, les bornes sont souvent identifiées par des chiffres : 0 V, 8 V, 12 V ou 24 V selon la puissance du transformateur.
| Repère | Fonction | Type de câblage |
|---|---|---|
| L | Phase 230 V | Câble 1,5 mm² depuis disjoncteur |
| N | Neutre 230 V | Câble 1,5 mm² depuis tableau |
| 0 V – 8 V | Sortie basse tension | Câble 0,5 à 0,75 mm² vers bouton et carillon |
Une inversion entre L et N ne provoque généralement pas de dommages, mais respecter les polarités reste une bonne pratique. En revanche, confondre une borne d’entrée avec une sortie rend l’installation totalement inopérante.
Pourquoi parle-t-on de sonnette 230v alors que le bouton est en basse tension
L’appellation sonnette 230 V fait référence à l’alimentation principale du système, celle qui arrive du tableau électrique. Pourtant, ce que vous manipulez au quotidien, le bouton de porte, fonctionne bien en 8, 12 ou 24 V. Cette différence explique pourquoi vous devez utiliser deux types de câbles distincts : une section standard de 1,5 mm² pour l’arrivée 230 V, et une section plus fine pour la partie basse tension.
Ce principe de transformation permet aussi d’installer des boutons à distance importante du tableau, car la chute de tension en basse intensité reste acceptable sur plusieurs dizaines de mètres. Dans une grande maison, vous pouvez ainsi placer le transformateur près du carillon et tirer simplement un petit câble jusqu’au portail.

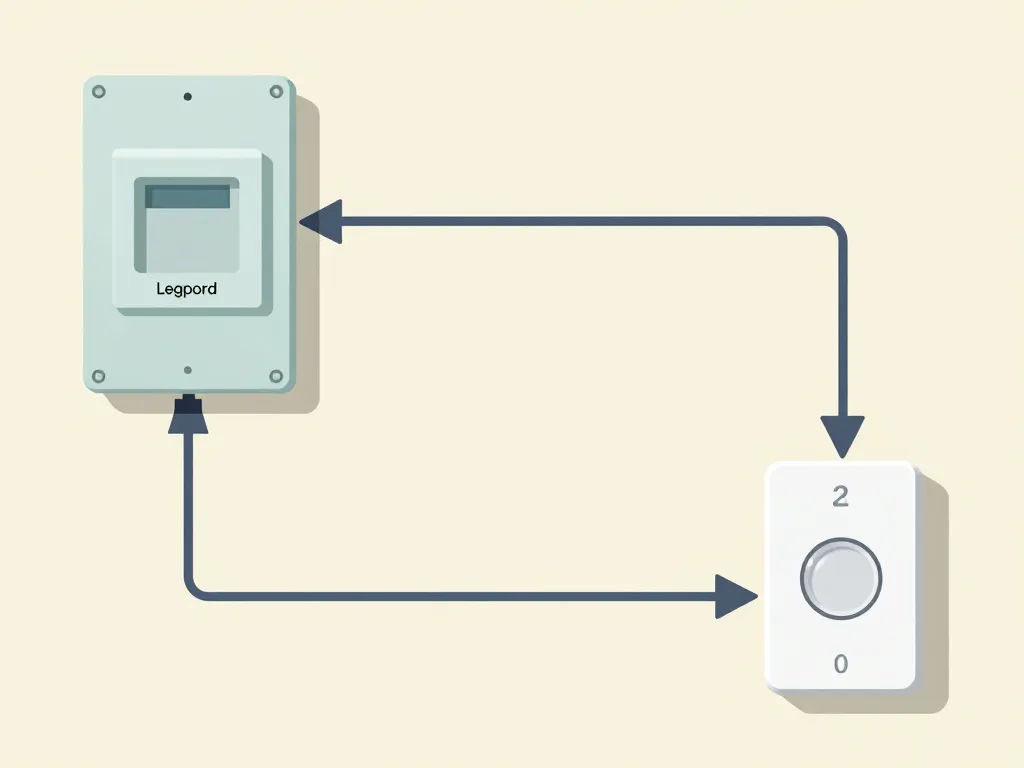

Schéma branchement sonnette legrand 230v étape par étape
Vous souhaitez visualiser concrètement comment raccorder votre sonnette Legrand en 230 V, du tableau jusqu’au bouton de porte ? La démarche suit toujours la même logique : amener le courant au transformateur, puis distribuer la basse tension vers le bouton et le carillon. Voici comment procéder de manière méthodique.
Où raccorder la sonnette legrand 230v dans le tableau électrique domestique
Le transformateur de votre sonnette se connecte sur un circuit d’éclairage existant ou sur un disjoncteur dédié. Dans la plupart des configurations, un disjoncteur de 10 A suffit largement, car la consommation d’une sonnette dépasse rarement 10 watts. Repérez un circuit disponible dans votre tableau, coupez l’alimentation générale et raccordez la phase sur la borne L du transformateur.
Le neutre se raccorde directement sur la borne N du même transformateur. Si votre installation est récente, vous disposerez également d’un fil de terre, mais la plupart des sonnettes Legrand ne nécessitent pas de raccordement de terre sur le transformateur lui-même. Vérifiez simplement que le carillon et le boîtier respectent les normes de protection classe II.
Comment câbler le bouton poussoir et le carillon à partir du transformateur
Depuis la borne de sortie 8 V du transformateur, faites partir un fil vers l’une des bornes du bouton poussoir. Depuis l’autre borne du bouton, ramenez un second fil vers une borne du carillon. Enfin, reliez la seconde borne du carillon à la borne 0 V du transformateur. Vous obtenez ainsi une boucle complète : transformateur → bouton → carillon → transformateur.
Lorsque vous appuyez sur le bouton, vous fermez le circuit et le courant basse tension traverse le carillon, qui émet alors sa mélodie. Le câblage en basse tension ne présente aucun danger, mais veillez à bien serrer les connexions pour éviter les faux contacts. Un domino mal serré suffit à rendre la sonnette capricieuse ou silencieuse.
Peut-on brancher plusieurs boutons de sonnette legrand sur le même schéma
Il est tout à fait possible d’installer deux ou trois boutons sur le même carillon, par exemple un à la porte d’entrée et un au portail. Pour cela, raccordez les boutons en parallèle : chaque bouton relie la sortie 8 V du transformateur au carillon, en partageant le même retour commun vers la borne 0 V. Quelle que soit la sonnette activée, le carillon réagira.
Attention toutefois à la puissance du transformateur : chaque bouton supplémentaire consomme un peu de courant. Sur un transformateur Legrand de 8 VA, vous pouvez brancher jusqu’à trois boutons sans difficulté. Au-delà, vérifiez la puissance indiquée sur la notice ou choisissez un transformateur de 12 VA pour sécuriser l’ensemble.
Choisir le bon matériel legrand et les bons câbles pour votre sonnette
Un schéma de branchement n’a de sens que s’il correspond au bon matériel et aux bonnes sections de câble. La gamme Legrand propose différents transformateurs, carillons et boutons poussoirs, chacun adapté à des configurations spécifiques. Voici comment sélectionner les composants adéquats.
Quel transformateur de sonnette legrand 230v privilégier selon votre installation
Les transformateurs Legrand affichent clairement leur tension de sortie et leur puissance en VA. Un modèle standard de 8 VA en 8 V convient pour une sonnette simple avec un bouton et un carillon mécanique. Si vous installez un carillon électronique, qui consomme davantage, ou si vous souhaitez alimenter plusieurs boutons, optez pour un transformateur de 12 ou 16 VA.
Pour une maison avec portail éloigné, privilégiez une sortie 12 V plutôt que 8 V : la tension plus élevée compense mieux les pertes dans la longueur de câble. Legrand propose aussi des modules encastrables dans le tableau électrique, pratiques pour gagner de la place et garantir un câblage propre.
Câbles, gaine et section pour relier tableau, sonnette et bouton poussoir
Entre le tableau électrique et le transformateur, utilisez un câble rigide de 1,5 mm² de section, identique à celui d’un circuit d’éclairage classique. Ce câble passera dans une gaine ICTA ou une moulure selon votre installation. Côté basse tension, entre transformateur, bouton et carillon, une section de 0,5 ou 0,75 mm² suffit sur des distances inférieures à 30 mètres.
Pour des trajets plus longs, passez à du 1 mm² afin d’éviter une chute de tension qui affaiblirait la sonnerie. Les câbles basse tension peuvent circuler dans des gaines séparées ou dans la même gaine que le 230 V, à condition de respecter un cloisonnement physique. En pratique, il est souvent plus simple de tirer deux gaines distinctes pour garder une installation lisible.
Compatibilité entre sonnette legrand, carillon électronique et systèmes existants
Certains carillons électroniques Legrand nécessitent une tension de 12 V minimum pour fonctionner correctement, d’autres acceptent du 8 V. Avant d’acheter votre matériel, vérifiez la référence exacte du carillon et du transformateur pour garantir leur compatibilité. Les notices Legrand précisent toujours les plages de tension admissibles.
En rénovation, si vous remplacez un vieux carillon mécanique par un modèle électronique moderne, contrôlez l’état du câblage existant. Des fils oxydés ou une section trop faible peuvent provoquer des dysfonctionnements. Dans le doute, remplacez le câblage basse tension, cela ne coûte pas cher et vous évitera des pannes inexpliquées.
Sécurité, normes et erreurs fréquentes lors du branchement d’une sonnette
Manipuler du 230 V nécessite des précautions strictes, même pour une simple sonnette de porte. Cette dernière partie vous aide à éviter les erreurs courantes, à respecter les règles de base de sécurité et à reconnaître les signes d’un mauvais branchement.
Quelles précautions de sécurité respecter avant tout branchement de sonnette 230v
Avant toute intervention, coupez l’alimentation au disjoncteur général ou au disjoncteur du circuit concerné. Utilisez un testeur de tension pour vérifier l’absence de courant sur les bornes L et N du transformateur. Travaillez avec des outils isolés, dans un environnement sec et bien éclairé.
Ne tentez jamais de raccorder des fils sous tension, même si la manipulation vous semble rapide. Un simple contact accidentel avec la phase 230 V peut provoquer une électrisation. Si vous manquez d’expérience ou si votre tableau électrique est ancien, faites valider le schéma et la réalisation par un électricien qualifié.
Erreurs de câblage typiques qui empêchent la sonnette legrand de fonctionner
L’erreur la plus courante consiste à confondre les bornes d’entrée et de sortie du transformateur. Si vous branchez la phase 230 V sur une borne de sortie basse tension, le transformateur ne fonctionne pas et la sonnette reste muette. Autre piège fréquent : oublier de raccorder le neutre, ce qui coupe le circuit d’alimentation.
Côté basse tension, inverser les fils entre bouton et carillon ne pose généralement pas de problème, car le courant alternatif ne dépend pas de la polarité. En revanche, des connexions mal serrées dans les dominos créent des résistances parasites qui affaiblissent le signal. Serrez toujours les vis à fond et tirez légèrement sur les fils pour vérifier la tenue mécanique.
Comment diagnostiquer une sonnette legrand silencieuse après installation ou rénovation
Si votre sonnette ne fonctionne pas après le branchement, commencez par vérifier la présence du 230 V sur les bornes L et N du transformateur avec un multimètre. Ensuite, mesurez la tension en sortie basse tension : vous devez trouver 8, 12 ou 24 V selon le modèle. Si la tension d’entrée est correcte mais qu’il n’y a rien en sortie, le transformateur est probablement défectueux.
Pour tester le bouton poussoir, court-circuitez brièvement ses deux bornes avec un tournevis isolé : si le carillon sonne, le bouton est en cause. Si rien ne se passe, le problème vient du câblage entre transformateur et carillon, ou du carillon lui-même. Une petite lampe témoin basse tension branchée en parallèle du carillon vous indiquera si le courant circule bien dans le circuit.
En suivant ce guide pas à pas, vous disposez de toutes les clés pour réaliser un schéma branchement sonnette Legrand 230 V conforme, sécurisé et durable. Respectez les sections de câbles, identifiez correctement les bornes et vérifiez systématiquement votre installation avant de remettre le courant. Vous profiterez ainsi d’une sonnette fiable pour de nombreuses années.
