L’installation d’un WC broyeur est la solution idéale pour aménager des sanitaires là où une évacuation gravitaire standard ne peut être posée. Que ce soit pour équiper des combles, un sous-sol ou une chambre d’amis, cet équipement offre une flexibilité précieuse. Contrairement aux systèmes classiques en 100 mm, le refoulement forcé exige une rigueur technique absolue. Un schéma d’évacuation mal conçu provoque des odeurs, des bruits excessifs ou des reflux.
A ne pas manquer : on vous a préparé Checklist de conformité installation WC broyeur — c’est gratuit, en fin d’article.

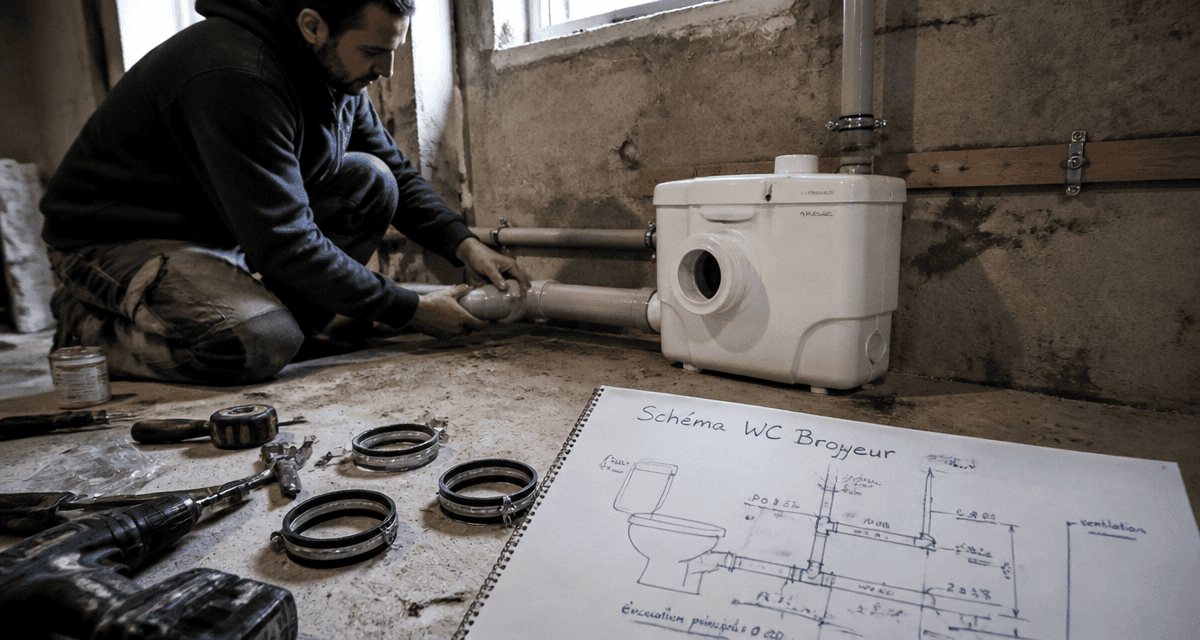

Les fondamentaux techniques du schéma d’évacuation
Le fonctionnement d’un WC broyeur repose sur une turbine qui dilacère les matières avant de les propulser sous pression dans une canalisation de faible diamètre. Pour que cette propulsion reste efficace et durable, le réseau de tuyauterie doit respecter des critères stricts de diamètre et de pente.
Le choix du diamètre de canalisation : 22, 32 ou 40 mm ?
L’un des avantages majeurs du WC broyeur est sa capacité à évacuer par des tuyaux fins. Si certains modèles acceptent un diamètre de sortie de 22 mm, la pratique professionnelle recommande l’utilisation de tubes PVC de 32 mm de diamètre extérieur. Ce diamètre offre le meilleur compromis entre la puissance de la pompe et la limitation des risques de bouchage liés à l’accumulation de tartre ou de résidus.
Il est nécessaire de maintenir un diamètre constant tout au long du parcours horizontal. Réduire le diamètre en cours de route crée un goulot d’étranglement qui augmente la pression interne et fatigue prématurément le moteur. À l’inverse, utiliser un diamètre trop large, comme du 50 mm, fait chuter la vitesse du fluide et favorise la sédimentation des matières résiduelles.
La pente minimale et les règles de refoulement
Même si le broyeur dispose d’une pompe de relevage, ne négligez jamais la gravité sur les parties horizontales. Une pente minimale de 1 %, soit 1 cm par mètre, est indispensable pour accompagner le flux une fois que la poussée initiale de la pompe s’estompe. Sans cette pente, les eaux vannes stagnent dans le tuyau et génèrent des mauvaises odeurs.
La plupart des appareils permettent de relever les eaux jusqu’à 6 mètres verticalement ou de les propulser jusqu’à 60 mètres horizontalement. Chaque mètre de relevage vertical réduit la distance de refoulement horizontal possible. Le schéma doit privilégier le relevage vertical au plus près de l’appareil avant d’entamer la section horizontale.
L’agencement du réseau : éviter les pièges hydrauliques
La conception du tracé des tuyaux est aussi importante que le choix du matériel. Un schéma optimisé limite les pertes de charge, c’est-à-dire la résistance rencontrée par le liquide lors de son passage dans les tubes.
Pourquoi bannir les coudes à 90 degrés ?
C’est l’erreur la plus fréquente en auto-construction. Un coude à 90° sec agit comme un mur pour les matières propulsées à haute vitesse. Il provoque des turbulences, augmente le bruit et constitue un point d’accroche pour les débris. Pour changer de direction, prévoyez systématiquement deux coudes à 45° espacés de quelques centimètres, ou un coude à grand rayon de courbure. Cette fluidité du tracé garantit une évacuation silencieuse et préserve le moteur.
Le rôle du clapet anti-retour
Le clapet anti-retour est l’organe de sécurité vital de l’installation. Il empêche les eaux déjà évacuées de revenir vers la cuve du WC après l’arrêt du moteur. Sur la plupart des modèles modernes, ce clapet est intégré à la sortie de l’appareil. Si votre schéma prévoit un relevage vertical important, installez un second clapet sur la partie haute pour protéger l’appareil de la pression statique de la colonne d’eau. Un clapet défaillant entraîne des déclenchements intempestifs du broyeur, car le niveau d’eau dans la cuve remonte par gravité.
Installation électrique et acoustique : au-delà de la plomberie
Un WC broyeur est un appareil hybride, à la frontière entre le sanitaire et l’électroménager. Son installation doit respecter des normes de sécurité électrique strictes tout en garantissant le confort acoustique des occupants.
La norme NF C 15-100 et la sécurité
Le raccordement électrique doit être effectué sur une ligne dédiée, protégée par un disjoncteur différentiel de 30 mA. En salle de bain, l’appareil doit être placé en zone hors volume ou en volume 3 pour prévenir tout risque d’électrocution. Il est interdit d’utiliser une rallonge ou une prise multiple pour brancher un WC broyeur. La prise doit rester accessible pour permettre une mise hors tension rapide en cas de maintenance.
Maîtriser les vibrations et le bruit
Anticiper l’usage à long terme signifie intégrer des accès de maintenance et une ventilation primaire efficace. Une installation réussie reste silencieuse et fluide après plusieurs années d’usage, en évitant la sédimentation grâce à une dynamique de flux calculée dès la pose. Pour limiter la transmission des bruits solidiens, fixez vos canalisations avec des colliers antivibratiles munis d’un joint caoutchouc tous les 80 cm à 1 mètre. Évitez que le tuyau ne touche directement les parois ou les cloisons légères qui feraient office de caisse de résonance.
Raccordements multiples et cas particuliers
Le WC broyeur ne sert pas uniquement à évacuer les toilettes. De nombreux modèles multientrées permettent de centraliser les eaux usées d’une salle de bain complète.
Connecter un lave-linge ou une douche au broyeur
Si vous prévoyez de raccorder une douche ou un lavabo sur le même broyeur, le schéma doit tenir compte de la hauteur d’entrée. Pour une douche, le receveur doit être surélevé d’au moins 15 cm par rapport au sol pour permettre un écoulement gravitaire vers l’entrée latérale du broyeur. Concernant le lave-linge, vérifiez la température de l’eau : certains broyeurs ne supportent pas les eaux dépassant 40°C sur de longues durées. Vérifiez la compatibilité thermique de votre appareil avant de finaliser le schéma.
La jonction avec la colonne d’eaux vannes
Le raccordement final sur la colonne de chute principale doit se faire de manière progressive. Utilisez un té de raccordement à 45° orienté dans le sens du flux. Il est interdit de se repiquer sur une ventilation de chute ou sur une conduite d’eaux pluviales. Le branchement doit être réalisé le plus haut possible sur la chute pour éviter que les eaux provenant des étages supérieurs ne refluent dans la canalisation du broyeur.
Tableau récapitulatif des contraintes techniques
| Élément technique | Valeur recommandée | Impact en cas de non-respect |
|---|---|---|
| Diamètre PVC | 32 mm (extérieur) | Risque de bouchage accru |
| Pente minimale | 1 % (1 cm/m) | Stagnation et mauvaises odeurs |
| Coudes | 45° uniquement | Bruit et usure du moteur |
| Fixations | Tous les 80 à 100 cm | Vibrations et affaissement |
| Protection électrique | Différentiel 30 mA | Risque d’électrocution |
En suivant ces règles de mise en œuvre, vous garantissez à votre installation une longévité optimale. Le WC broyeur reste une solution robuste dès lors que l’on respecte les lois de l’hydraulique et les préconisations des constructeurs. Avant toute mise en service, procédez à un test d’étanchéité complet en faisant circuler plusieurs cycles d’eau claire pour vérifier l’absence de fuite au niveau des raccords et du clapet anti-retour.
