Branchement Luminaire 3 Fils Guide Simple Et Sécurisé

Vous souhaitez raccorder un luminaire avec 3 fils sans prendre de risques inutiles ? Ce guide vous explique clairement qui est le neutre, la phase, la terre, et comment réaliser un branchement propre et conforme. En quelques minutes, vous aurez la méthode étape par étape, puis tous les compléments pour sécuriser, vérifier et résoudre les principaux problèmes.

Table des matières

Comprendre le branchement d’un luminaire à 3 fils

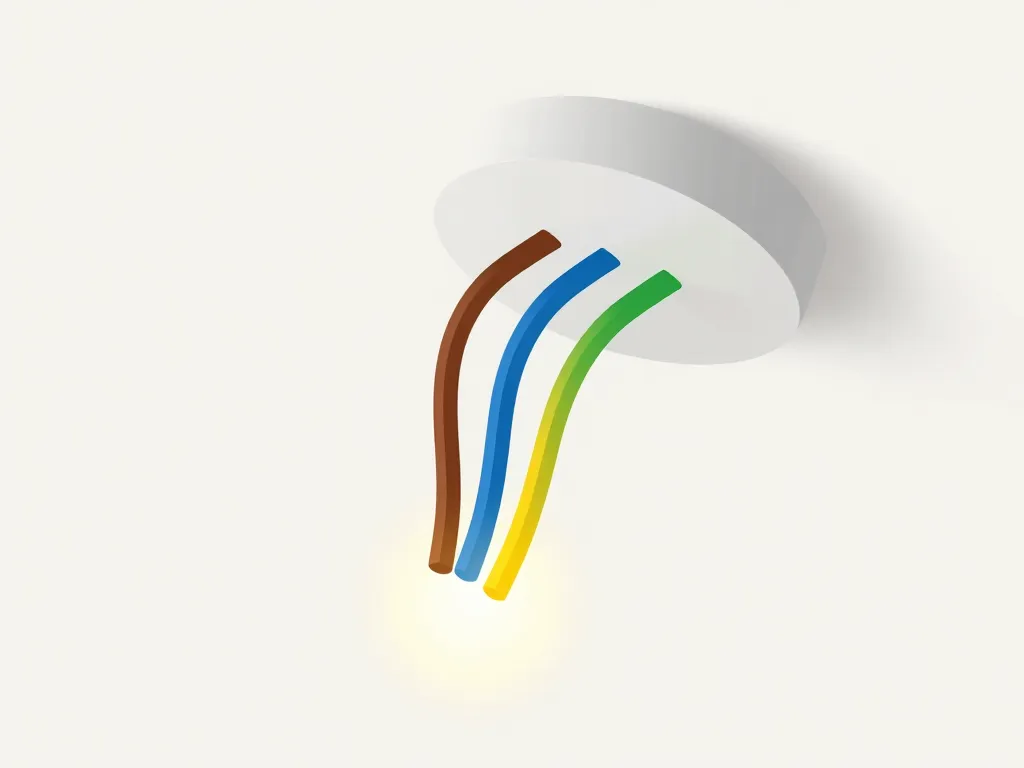

branchement luminaire 3 fils fil neutre phase terre schéma

Avant de sortir le tournevis, il est essentiel de bien identifier les fils et leur rôle dans votre installation électrique. Un branchement de luminaire à 3 fils repose sur des règles simples, mais qui doivent être respectées à la lettre pour votre sécurité. Cette première partie pose les bases : couleurs, fonctions, normes et précautions.

Comment reconnaître phase, neutre et terre sur un luminaire à 3 fils

Le fil marron ou noir correspond en général à la phase, le fil bleu au neutre et le fil vert/jaune à la terre. Si les couleurs ne sont pas standard, il est indispensable d’utiliser un testeur de tension ou de vérifier le schéma de câblage fourni avec votre luminaire. En cas de doute persistant, mieux vaut faire intervenir un électricien plutôt que de risquer un branchement dangereux.

Dans les habitations anciennes, les codes couleurs peuvent différer : vous pouvez parfois rencontrer du rouge pour la phase ou du gris pour le neutre. Pour lever toute ambiguïté, un simple multimètre ou un tournevis testeur vous permet de repérer le fil sous tension en quelques secondes.

Rôle de chaque fil dans le branchement d’un luminaire sécurisé

La phase alimente le luminaire en courant lorsque l’interrupteur est fermé, tandis que le neutre permet le retour du courant vers le tableau. Le fil de terre, lui, protège les personnes en cas de défaut d’isolement en évacuant les fuites électriques vers la terre. L’absence ou le mauvais raccordement de la terre peut transformer un simple luminaire en véritable source de danger, notamment dans les pièces humides comme la salle de bain ou la cuisine.

Concrètement, si un fil dénudé touche la carcasse métallique de votre lampe et que la terre n’est pas connectée, toute personne touchant le luminaire peut recevoir une décharge. La terre évacue instantanément ce courant de défaut et fait disjoncter le différentiel au tableau, coupant ainsi l’alimentation avant tout risque grave.

Normes électriques et protections à connaître avant tout branchement

En France, la norme NF C 15-100 régit l’installation des circuits d’éclairage et l’usage obligatoire de la terre dans les pièces à risques. Votre circuit luminaire doit être protégé par un disjoncteur adapté (généralement 10 ou 16 A) et un dispositif différentiel 30 mA au tableau électrique. Avant tout travail, vérifiez ces éléments et coupez systématiquement l’alimentation générale.

Élément	Valeur recommandée
Protection au tableau	Disjoncteur 10 A ou 16 A
Différentiel	30 mA obligatoire
Section de câble	1,5 mm² minimum

Ces protections garantissent que toute anomalie (court-circuit, surcharge, fuite de courant) entraîne une coupure rapide, limitant ainsi les risques d’incendie ou d’électrocution.

Réaliser le branchement d’un luminaire 3 fils étape par étape

branchement luminaire 3 fils branchement étape par étape

Vous avez identifié les trois fils et coupé le courant : il est temps de passer au branchement concret. Cette partie détaille, dans l’ordre, chaque geste à effectuer pour raccorder correctement votre luminaire, du domino au connecteur rapide jusqu’au test final. L’objectif est que vous puissiez suivre une procédure claire, reproductible et sans mauvaise surprise.

Préparer le support, les outils et sécuriser la coupure de courant

Commencez par couper le disjoncteur général, puis vérifiez l’absence de tension avec un testeur ou un vérificateur d’absence de tension (VAT). Préparez les dominos ou connecteurs rapides type Wago, un tournevis isolé et éventuellement une pince à dénuder. Pensez aussi à sécuriser votre position de travail, surtout si vous êtes en hauteur sur un escabeau.

Rassemblez vos outils sur un plateau ou dans une boîte à portée de main pour éviter les allers-retours inutiles. Si le plafond est haut, prévoyez un escabeau stable et demandez éventuellement à quelqu’un de vous assister pour tenir le luminaire pendant le branchement.

Branchement luminaire 3 fils : connexion correcte aux dominos ou connecteurs

Raccordez le fil bleu du plafond au fil bleu du luminaire, la phase marron ou noire du plafond à la phase correspondante du luminaire, puis reliez les fils vert/jaune entre eux pour la terre. Serrez fermement les vis des dominos ou clipsez correctement les connecteurs rapides pour éviter tout faux contact. Vérifiez qu’aucun brin de cuivre dénudé ne dépasse, ce qui pourrait provoquer un court-circuit.

Si vous utilisez des connecteurs rapides, une simple pression suffit pour verrouiller le fil. Avec des dominos classiques, serrez la vis modérément : trop serrer peut casser le fil de cuivre, pas assez peut créer un échauffement dangereux. Un léger test de traction sur chaque fil permet de s’assurer que la connexion est solide.

Comment vérifier le bon fonctionnement du luminaire après branchement

Une fois le luminaire fixé et fermé, remettez le courant au tableau et actionnez l’interrupteur. Si la lampe s’allume normalement, testez plusieurs allumages et extinctions pour confirmer la stabilité du branchement. En cas de scintillement, de déclenchement du disjoncteur ou d’odeur suspecte, coupez immédiatement l’alimentation et inspectez vos connexions.

Un test simple consiste à laisser le luminaire allumé une quinzaine de minutes : si rien ne chauffe anormalement au niveau des raccordements et que l’éclairage reste stable, votre installation est réussie. Profitez-en pour vérifier que l’interrupteur commande bien la phase et non le neutre, ce qui serait contraire aux normes.

Gérer les cas particuliers de branchement luminaire et interrupteur

Toutes les installations ne se ressemblent pas, et certains cas particuliers peuvent vous dérouter : absence de terre, va-et-vient, ancien câblage, fils supplémentaires. Cette partie vous aide à reconnaître ces situations fréquentes et à adopter les bons réflexes. Vous saurez ainsi quand intervenir vous-même, et quand passer le relais à un professionnel.

Que faire si un fil de terre manque ou si les couleurs sont incohérentes

Sur les anciennes installations, il n’est pas rare de ne trouver que deux fils sans conducteur de terre. Dans ce cas, vous pouvez brancher un luminaire de classe II (double isolation, symbolisé par un carré dans un carré), mais l’idéal reste de prévoir une mise à niveau de l’installation. Si les couleurs ne correspondent pas aux standards, la seule approche sûre est de tester chaque fil avec un multimètre ou de se référer à un schéma validé.

Un luminaire classe II ne nécessite pas de terre car son isolation renforcée empêche tout contact avec les parties métalliques sous tension. C’est une solution acceptable temporairement, mais la présence de la terre reste fortement recommandée pour votre sécurité à long terme.

Branchement luminaire avec interrupteur simple, va-et-vient ou double commande

Avec un interrupteur simple, la phase arrive et repart vers le luminaire via un seul fil commandé. En va-et-vient, deux interrupteurs pilotent la même phase grâce à des navettes (généralement orange ou violet), tandis que la terre et le neutre restent inchangés au niveau du luminaire. En présence d’un double interrupteur, vous pouvez piloter deux groupes de lampes distincts, mais le schéma de câblage doit être suivi avec rigueur.

Dans un va-et-vient classique, vous trouverez souvent quatre fils au plafond : phase, neutre, terre et retour lampe. Les navettes, elles, restent dans les boîtiers d’interrupteurs. Si vous remplacez juste le luminaire, vous ne touchez normalement qu’aux trois fils (phase, neutre, terre) au niveau du point lumineux.

Comment réagir si le luminaire ne s’allume pas après le raccordement

Commencez par vérifier la présence de courant à l’arrivée, ainsi que l’état de l’ampoule ou du module LED. Contrôlez ensuite chaque connexion, notamment la phase commandée par l’interrupteur, qui est souvent à l’origine des pannes. Si tout semble correct mais que rien ne fonctionne, le problème peut venir du circuit mural ou du tableau, nécessitant un diagnostic plus poussé.

Pensez aussi à vérifier que l’interrupteur est bien en position fermée et qu’aucun fusible n’a sauté au tableau. Parfois, un simple faux contact dans le domino ou un fil mal dénudé suffit à empêcher l’allumage : un contrôle visuel attentif résout la majorité des soucis.

Assurer la sécurité, la conformité et la durabilité de votre installation

Une fois le luminaire allumé, l’enjeu est qu’il reste fiable, sûr et conforme dans la durée. Cette dernière partie propose des conseils concrets pour éviter les échauffements, anticiper les pannes et rester dans le cadre des normes en vigueur. Vous y trouverez aussi des repères pour décider quand il devient raisonnable de faire appel à un électricien.

Quels contrôles faire régulièrement pour éviter les risques électriques domestiques

Inspectez de temps en temps l’état des fixations, des caches et du support du luminaire, surtout en cas de chaleur ou de vibrations. Surveillez les signes d’échauffement anormal, de noircissement ou de craquements au niveau des douilles et des supports. Un contrôle visuel régulier permet souvent de prévenir un défaut avant qu’il ne se transforme en incident.

Une fois par an, vérifiez également que les connexions restent bien serrées et qu’aucune trace d’oxydation n’apparaît sur les fils dénudés. Dans les pièces humides, soyez encore plus vigilant car l’humidité accélère la corrosion et les risques de court-circuit.

Optimiser le choix de luminaire et d’ampoules pour un branchement durable

Privilégiez des luminaires compatibles avec la présence de la terre et conformes aux normes européennes (marquage CE). Choisissez des ampoules LED de puissance adaptée pour limiter l’échauffement et la consommation, sans surcharger le circuit. Un matériel de qualité réduit le risque de panne précoce et améliore la sécurité globale de votre installation.

Par exemple, une LED de 10 W remplace efficacement une ampoule incandescente de 60 W, tout en dégageant beaucoup moins de chaleur. Cette réduction de température préserve les connexions et prolonge la durée de vie de l’ensemble du système d’éclairage.

Quand faire appel à un électricien pour un branchement luminaire complexe

Si vous devez modifier le câblage existant, créer un nouveau point lumineux ou intervenir près d’une zone humide, l’intervention d’un professionnel est vivement conseillée. Un électricien certifié saura aussi vérifier le tableau, les protections différentielles et la continuité de la terre. Cette démarche peut sembler un coût supplémentaire, mais elle évite bien souvent des incidents bien plus onéreux.

De même, si vous constatez des traces de brûlure, des disjonctions fréquentes ou une installation vétuste sans terre, ne prenez aucun risque et contactez un professionnel qualifié. Une installation électrique aux normes est un investissement dans votre sécurité et celle de votre famille.

Brancher un luminaire à 3 fils n’a rien de compliqué quand on respecte les couleurs, les connexions et les protections. En suivant ce guide, vous disposez maintenant de toutes les clés pour réaliser un raccordement sûr, tester votre installation et intervenir en cas de souci. N’oubliez jamais de couper le courant avant toute manipulation, et n’hésitez pas à solliciter un professionnel dès que la situation dépasse vos compétences.
